Olajsugár kitörés effektusa
Lásd: ISO/TS 17165-2:2013 „Biztonsági szempontok” 4.2 és 4.8 bekezdését
A hidraulikus tömlő acélfonat-szerkezetének elfáradása miatti hirtelen, nagy mennyiségben és nyomással kiáramló forró (esetenként 60-90 °C is lehetséges (bizonyos hlp folyadékkal üzemelő rendszer esetében…)) folyadéksugár, és a tömlő gumi szerkezetének megrongálódása esetén apró tűszerű lyukon (Pin-Hole effektus) történő nagy nyomású szivárgása, súlyos következményekkel járhat. Ez a dolgozóknál okozhat hosszú gyógyulási folyamattal járó, de rosszabb esetben amputációval végződő sérülést is.
C1) Pin Hole /tűszerű lyukon keresztül történő olaj szivárgás. Bemutatva egy ballisztikus gélből készült tenyéren okozott sérülésről
 |
 |
 |
 |
| Az olajsugár tenyérbe történő belépése által okozott sérülés  |
Az olajsugár kézfejen történő kilépése által okozott sérülés. A sebesülés orvosi beavatkozás után  |

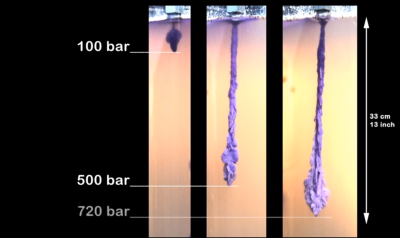

Tűszerű lyukon kiáramló folyadék nyomás miatti beinjektálódásának különböző mélységei eltérő nyomásokon. Ballisztikus gélbe
Ezen biztonsági berendezések az olajszivárgást, vagy a hirtelen tömlőszakadás miatt random (véletlenszerűen) munkakörnyezetbe kiáramló folyadék sugarat egy irányított (munkavédelmi szempontból legmegfelelőbb) területre vezetik el, vagy a külső környezet elzárásával valósítják meg:
1. A tömlők környezetének szilárd védőburkolattal, gépburkolati elemekkel történő elzárása a munkakörnyezettől. A napi, heti, havi, éves karbantartások megvalósíthatósága céljából a biztonsági berendezésre megfelelően méretezett, fedelek, csatornavezetések kiépítése is elengedhetetlenül szükséges. Sajnos ezen biztonsági berendezés nem oldja meg a fent említett Pin-Hole szivárgás kézzel történő érintését, hiszen a karbantartó szakember a burkolati elemeket eltávolíthatja…
2. Legköltséghatékonyabb a hirtelen nagy mennyiségű nyomással kiáramló hidraulikaolaj ellen védő tömlővédő burkolat szakszerű felszerelése.
| D1) Olajsugár irányított elvezetése  |
D2) Tűszerű lyukon kiáramló nyomásos folyadék  |
A Pozsgai Hidraulika Kft. által forgalmazott, és felszerelt védőtömlőknek az alábbi funkcionális tulajdonságoknak felelnek meg:
- Sugárszerű szivárgás esetén elporlasztja a hidraulika-folyadék veszélyes sugarát (pl:pin-hole, tűszerű lyukon keresztül).
- A hirtelen nagy térfogatárammal kilépő hidraulika-folyadékot is irányítottan képes elvezetni munkavédelmi szempontból biztonságos helyre.
- Nem csökkentik a berendezés gyártója által tervezett felhasználási célokat.
Lásd ehhez DIN EN ISO 4413:2011 „Hidraulikus teljesítmény átvitel. A rendszerek és szerkezeti elemeik általános szabályai és biztonsági követelményei” /5.4.6.5.3. „Meghibásodás elleni védelem” 5.4.6.5.3.2. es pontját
